Každý, kdo se někdy setkal s montáží nebo údržbou elektrických rozvodů, ví, že rozvaděč je jejich srdcem. Ale víte, co všechno musí být v rozvaděči, aby byl bezpečný, funkční a v souladu s předpisy? Nestačí totiž jen hezky zapojit vodiče. Důležité je i správné schéma rozvaděče, kvalitní uzemnění rozvaděče a precizní zapojení rozvaděče podle technických norem.
Právě o tom bude tento článek. Dozvíte se, proč je schéma rozvaděče klíčové nejen pro elektrikáře, ale i pro revizního technika, jaká pravidla platí pro jeho návrh a proč je uzemnění naprosto nepostradatelné.
Obsah článku

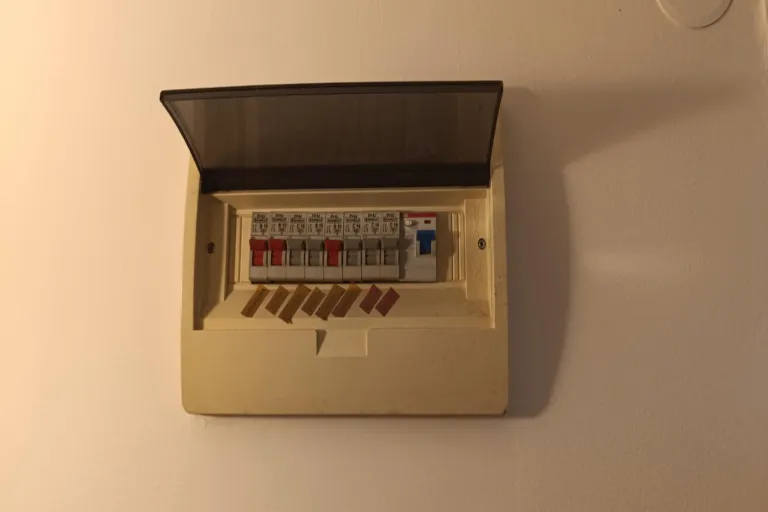

Co všechno musí být v rozvaděči?
Rozvaděč není jen kovová skříň s vodiči a jističem. Je to komplexní systém, který musí splňovat řadu technických, bezpečnostních i legislativních požadavků.
Podle ČSN EN 61439 je rozvaděč sestava elektrických zařízení určená pro řízení, rozvod a ochranu elektrických obvodů. Musí obsahovat ochranné a spínací prvky (například jističe, chrániče, stykače), vodiče a svorky, uzemnění rozvaděče a samozřejmě dokumentaci včetně schématu rozvaděče.
Každý z těchto prvků hraje svou roli. Bez správného zapojení nelze zaručit, že rozvaděč splní ochranné funkce. A bez přesného schématu nelze provést bezpečnou údržbu či revizi.
Schéma rozvaděče
Můžete si představit schéma rozvaděče jako mapu, podle které se orientuje každý odborník, který s rozvaděčem pracuje. Bez ní by byl jakýkoli zásah do systému riskantní.
Schéma rozvaděče definuje zapojení všech vodičů, jističů a ochranných prvků. Uvádí jejich vzájemné propojení a popisuje, jak jsou jednotlivé obvody chráněny. Tím zajišťuje přehlednost a kontrolu nad celým systémem.
Při revizi musí být schéma vždy přiloženo k rozvaděči, který stanovuje povinnosti při provozu vyhrazených technických zařízení. Bez aktuální dokumentace nelze rozvaděč legálně provozovat.
Z odborného pohledu je důležité, aby schéma bylo přehledné, čitelné a aktuální. Každá změna v zapojení musí být do dokumentace doplněna. Proto se vyplatí věnovat přípravě schématu dostatečný čas. Přehledný výkres šetří čas při montáži i při případných opravách.
Zapojení rozvaděče

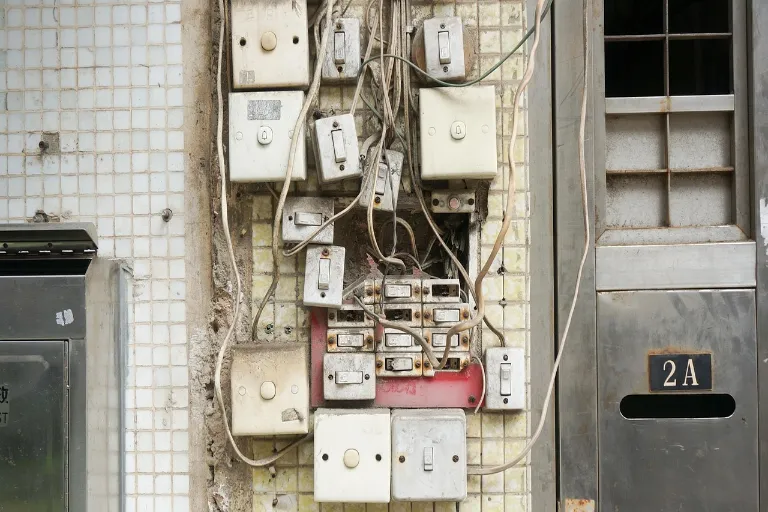

Možná už jste někdy viděli rozvaděč, který na první pohled vypadal dokonale. Vodiče srovnané do pravých úhlů, barevně rozlišené, svorky pečlivě označené. A přesto mohl být z pohledu odborníka nevyhovující.
Zapojení rozvaděče musí totiž odpovídat nejen estetice, ale především funkčnosti a bezpečnosti. Správné dimenzování vodičů, dodržení předepsaných vzdáleností, správné označení vodičů a logické uspořádání obvodů.

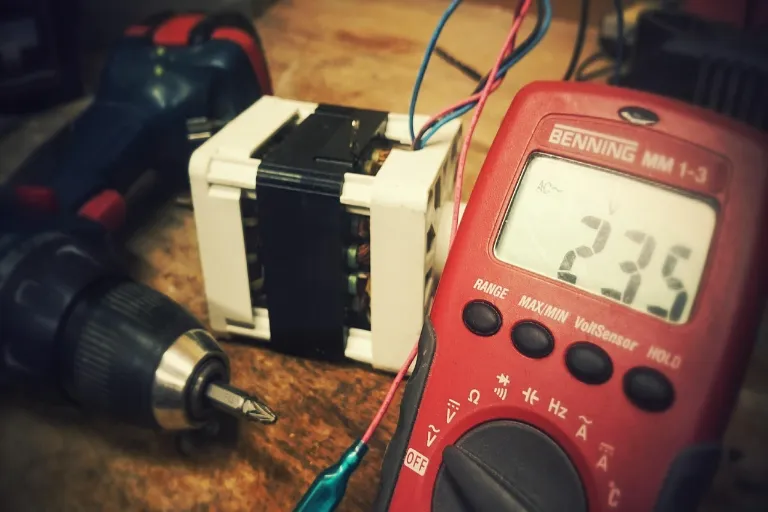

Chybná volba jističe nebo nesprávně zapojený ochranný vodič může způsobit nejen poruchu, ale i ohrožení života. Právě proto musí být zapojení vždy v souladu se schématem a po dokončení práce ověřeno měřením.
Doporučuje se také vést evidenci změn v zapojení, a to i při menších úpravách. Díky tomu zůstává rozvaděč dlouhodobě přehledný a bezpečný.
Uzemnění rozvaděče
Pokud je schéma rozvaděče jeho mozkem, uzemnění rozvaděče je jeho srdcem. Zajišťuje ochranu před úrazem elektrickým proudem a odvádí nežádoucí napětí do země.
Z hlediska bezpečnosti je uzemnění klíčové. Bez něj nelze zajistit správnou funkci ochranných zařízení, jako jsou proudové chrániče. Nedostatečné nebo chybné uzemnění bývá častou příčinou poruch i nebezpečných situací.
Například při přepětí může dojít k poškození citlivých zařízení nebo ohrožení obsluhy. Proto je nezbytné pravidelně kontrolovat dotažení uzemňovacích spojů a kvalitu kontaktů.
Proč se vyplatí kvalitní dokumentace?
Dobře zpracované schéma rozvaděče přináší výhody nejen při montáži, ale i při provozu a údržbě. Každý technik tak může rychle identifikovat obvod, zjistit typ jištění a ověřit správnost zapojení.
Pamatujte, že dokumentace rozvaděče je stejně důležitá jako samotné zapojení. Chrání nejen zařízení, ale i všechny, kteří s ním pracují. Dokumentace je stejně tak důležitá jako například při daňových i nedaňových nákladech.
Co si z toho vzít?
Rozvaděč je víc než jen soubor jističů a kabelů. Je to promyšlený celek, který musí fungovat bezpečně a spolehlivě. Aby tomu tak bylo, potřebuje tři pilíře: přesné schéma rozvaděče, správné zapojení rozvaděče a kvalitní uzemnění rozvaděče.
Nepodceňujte dokumentaci, nešetřete na detailech a dbejte na dodržení norem. Každý vodič, svorka i spoj mají své místo a význam. Pokud si nejste jistí, obraťte se na odborníka.
